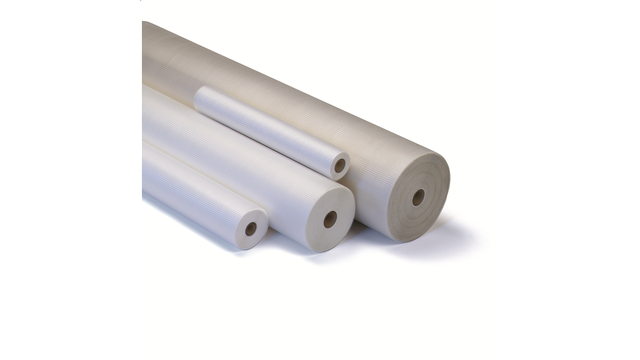

RO spiral
Alfa Laval reverse osmosis spiral membranes (RO) are low energy, proven solutions for concentrating feed streams, particularly heat sensitive products. The RO spiral membranes can also be used for pre-concentration prior to evaporation as well as product and water recovery from permeate streams and evaporator condensate. The two series of RO membranes have different NaCl rejection properties. The RO membranes are thin-film composite cast on either polyester or polypropylene backing paper.
Proven design and membrane technology to enhance your RO process
- Cost effective operation thanks to low energy consumption
- Efficient – covering a broad range of salt permeabilities
- Minimal floor space required with its compact design
- Extremely durable – excellent chemical and thermal stability with service life up to several years
- Flexible – available in different combinations of length, diameter and spacer size
About our reverse osmosis membrane range
RO PE Series
- The reverse osmosis spiral membranes of the RO PE series, RO99 and RO90, have a NaCl rejection of ≥98% and ≥ 90% respectively.
RO98 pHt™ Series
- This version has a pHt™ spiral reverse osmosis membrane that tolerates temperatures and pH higher than the RO PE series. The RO98 pHt™ has a NaCl rejection of ≥ 98%.
All types are USDA approved and comply with major international regulations, including EU (EC) 1935/2004, EU 10/2011, EU (EC) 2023/2006 and FDA CFR Title 21. Upon request. we can offer products with Halal certificates.
Should you need to evaluate which membrane type your process requires, Alfa Laval reverse osmosis RO membranes are also available as flat sheet membranes to be installed in plate-and-frame membrane modules for screening or lab work.
Our RO spiral membrane materials are compliant with all major regulations
Onze spiraalgewonden membraanmateriaal voldoet aan alle belangrijke regelgeving
Alle membraanmateriaal dat wordt gebruikt voor zowel vlakke vellen als spiraalgewonden membraanconfiguraties voldoet aan EU-verordening (EG) 1935/2004, EU-verordening 10/2011, EU-verordening (EG) 2023/2006 en FDA-voorschriften (CFR) Titel 21, en is geschikt voor gebruik in voedsel- en farmaceutische verwerkingsprocessen. De conformiteit strekt zich ook uit tot de bijbehorende apparatuur en appendages, waaronder plaat-en-raam-units, elementbehuizingen en pompen, die veilige en efficiënte spiraalmembraanfiltratie ondersteunen in een breed scala aan industrieën.
Hoe het werkt
De basistechnologie achter membraanfiltratie bestaat uit het gebruik van een halfdoorlatend membraan om een vloeistof in twee afzonderlijke stromen te scheiden.
Door deze vloeistof over het oppervlak van het membraan te pompen, ontstaat er een positieve trans-membraandruk die ervoor zorgt dat alle componenten die kleiner zijn dan de poriegrootte van het membraan erdoorheen kunnen gaan, wat het permeaat vormt.
Componenten die groter zijn dan de poriegrootte kunnen er simpelweg niet doorheen en blijven achter in wat het retentaat wordt genoemd. Het oppervlak van het spiraalgewonden membraan wordt vrij gehouden van blokkades door de kracht van de vloeistofstroom die parallel aan het membraanoppervlak beweegt.
Construction of the RO spiral membrane
Efficiënte spiraalmembraanfiltratie
Een spiraalmembraan bestaat uit meerdere membraanzakjes met twee membraanvellen gescheiden door een permeaat-afstandshoudernet, elk verlijmd aan een centrale permeaatverzamelbuis.
Tussen elk paar membraanzakjes bevindt zich een afstandshouder die het toevoerkanaal vormt, waardoor de voeding over de lengte van het spiraalgewonden membraan stroomt, terwijl het permeaat dat door het membraan in het membraanzakje gaat, in een spiraalpatroon naar de permeaatverzamelbuis stroomt.
Rood = Voeding/retentaat.
Groen = Permeaat.
The flow pattern in an RO spiral membrane where red represents the feed/retentate and yellow the permeate.
